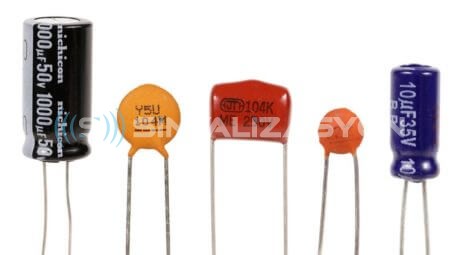

X7R, X5R, X8R, Z5U, Y5V, X7S, C0G ماذا يعني عازل المكثفات?
● عادة ، في ملاحظات التطبيق ، يشار إلى نوع المكثف الذي سيتم استخدامه على أنه X7R و X5R. ومع ذلك ، غالبًا ما يتم تجاهل هذه التفاصيل من قِبل المهندسين المصممين أو يتم قبول القيم المقدمة دون قيد أو شرط. نظرًا لأنه من الضروري ليس فقط اختيار مكون ولكن أيضًا اختيار المادة وفقًا لمبدأ الحلقة الأضعف في كل التصميم ، فإن التصميم مع الانتباه إلى بعض التفاصيل أمر مهم من حيث التكلفة والمتانة.
● في الوقت الحاضر ، يتم تقسيم المكثفات الخزفية / MLCC (مكثف السيراميك متعدد الطبقات) مع تغطية أرضية منخفضة جدًا وعمر طويل إلى 4 فصول وفقًا للعزل الكهربائي المستخدم.
  • فئة 1
  • فئة 2
  • فئة 3
  • فئة 4
لا يتم استخدام المكثفات Class 3 و Class 4 على نطاق واسع ، وبالتالي فهي غير موحدة.
فئة 1 المكثفات:
● تحتوي مكثفات الفئة 1 على الميزات التالية:
● معامل درجة الحرارة الخطية: السعة تختلف خطيا مع درجة الحرارة.
● لا اعتماد على الجهد: السعة لا تعتمد على الجهد المطبق.
● لا خسائر كهربائية: الفئة 2 لديها خسائر كهربائية أقل بكثير من المكثفات.
● المستخدمة في مرشحات Q عالية: بسبب الميزات المذكورة أعلاه ، يتم استخدامها في تطبيقات مثل الدوائر الرنانة ، PLL والمذبذبات.
● ارتفاع الاستقرار والدقة​

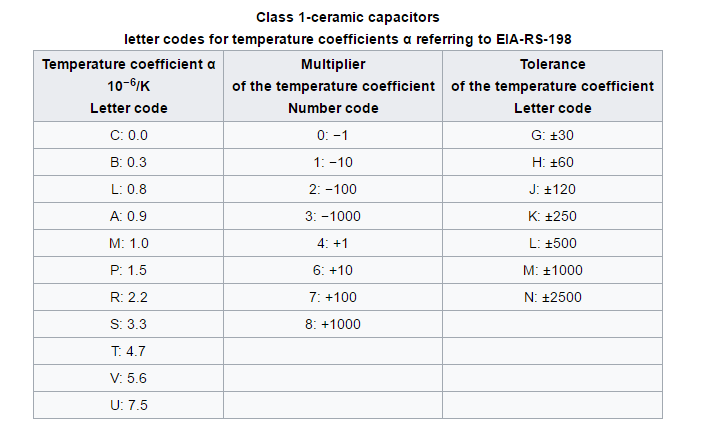

يتم استخدام ترميز مكون من 3 أرقام لإظهار العزل الكهربائي المستخدم وفقًا لمعيار EIA RS-198.
C0G
| | |
| | | - Tolerans
| | ---- Çoğaltıcı
| ------ Katsayı

(Kaynak: Wikipedia)
بالنسبة لمكثفات الفئة 1 ، تنطبق المواصفات المذكورة أعلاه من +25 درجة مئوية إلى +85 درجة مئوية.
الفئة 2 المكثفات:
تحتوي مكثفات الفئة 2 على الميزات التالية:

● معامل درجة الحرارة غير الخطية: لا تتغير السعات خطيًا مع درجة الحرارة.
● اعتماد الجهد العالي: تعتمد السعة على الجهد المطبق.
● التقادم: بسبب المواد الحديدية المستخدمة في الإنتاج ، فإنها تتعرض لعملية تقادم كبيرة.
● خسائر كهربائية عالية: الفئة 1 لديها خسائر كهربائية أعلى بكثير من المكثفات.
● نفاذية عالية: إنه ذو كفاءة حجمية عالية بسبب السماحية العالية.
● قيم السعة العالية: نظرًا للسماحية العالية ، يمكن الحصول على قيم السعة الكبيرة في حالات الأجهزة الصغيرة مثل 0201 ، 0402 ، 0603.
● يتم استخدامه في تجانس التطبيقات.
● انخفاض الاستقرار والدقة

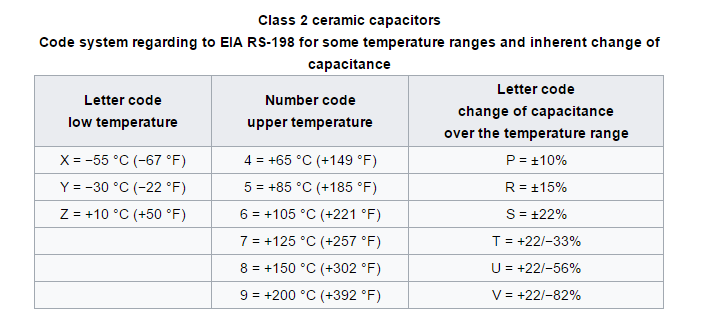

 استخدم رمزًا مكونًا من 3 أرقام لإظهار العزل الكهربائي المستخدم وفقًا للمعيار.​EIA RS-198
X7R
| | |
| | | - Tolerans
| | ---- Üst limit
| ------ Alt limit
(Kaynak: Wikipedia)
تقر الشركة المصنعة أن المكثف يمكن أن يعمل من 55 درجة مئوية إلى + 125 درجة مئوية مع الإشارة إلى رمز مكثف X7R ، وأن سعة المكثف لن تقل عن 15 ٪ أو أقل من القيمة الاسمية المحددة. .
 وبالمثل ، كان من المفترض أن يعمل المكثف من -30 درجة مئوية إلى +85 درجة مئوية ، وأن سعة المكثف لن تزيد أكثر من 22٪ ولن تنخفض عن 82٪ إذا كانت المكثفات Y5V.
تحتوي أكواد العزل المكثفة الأكثر استخدامًا في السوق على رموز X7R و X8R و X5R و Y5V و Z5U و X7S.
